Construction d'une salle dédiée home cinéma


:: Matériels
Les éléments de base d'une salle home cinéma sont toujours les mêmes. Après, la technologie, la qualité et le coût change, mais le principe est toujours le même.
  • Une source audio/vidéo: le lecteur DVD
  • Une électronique audio: l'amplificateur multi-canal
  • Un diffuseur vidéo: le couple vidéo projecteur / écran
  • Des diffuseurs audio: les enceintes

Après rien ne vous empêche de multiplier l'un ou l'autre de ces composants, par exemple un magnétoscope, un PC, un pré-amplificateur avec amplificateur de puissance pour chaque canal... c'est selon votre budget, votre place, votre passion.



:: Lecteur DVD Thomson DTH3600 Scenium

dvd thomson DTH3600

Cet appareil est assez ancien car il date de l'été 1999. Cependant il a l'avantage de disposer d'un décodeur DTS et Dolby Digital intégré, ce qui évite un investissement plus important au niveau de l'amplification. Il dispose d'une sortie RGB sur péritel, de 2 péritel, 1 vidéo et 1 s-vidéo. En audio, 1 optique, 1 coaxial, 1 stéréo et 6 RCA dédié pour chaque canal.



:: Amplificateur Technics SA-AX710

 ampli technics SA-AX710

Cet amplificateur aussi est un vieux modèle, il date de fin 1997. Je l'ai acheté en septembre 1998, et il fonctionne toujours aussi bien, avec un mode de protection très au point au niveau de la différence d'impédance. C'est très utile dans le cas d'enceintes D.I.Y, comme c'est mon cas.

Sa puissance de sortie en mode multi-canal est de 5 x 60 W. Les voies centrale et arrière sont réglables via 3 potentiomètre à l'arrière de l'appareil.

Caractéristiques techniques





:: Vidéo projecteur Liesegang DV325

video projecteur liesegang DV325

Voila encore du vieux matériel, le Liesegang DV325. Petit vidéo projecteur sans prétention maintenant, mais il a été un très bon projecteur à l'époque. Question chiffre, rien de mirobolant de nos jours, contraste 150:1, 1000 Lumen-ANSI, projection en XGA 1024x768, norme NTSC, PAL, SECAM Pal 60 NTSC 4,43. Entrée vidéo: s-vidéo, vidéo et D-sub 15 pour PC.

video projecteur liesegang DV325



:: Enceintes avant

Place au D.I.Y ou en Français dans le texte: "Faites le vous même". Ce sont des 3 voies séparées. Le grave est un Davis-Acoustics 25SCA10WDF (DF pour Double Ferrites) montés dans une caisse de mini-onken.

hp davis acoustics 25sca10wdf

hp davis acoustics 25sca10wdf

hp davis acoustics 25sca10wdf


Impédance 6 ohms BL 10.08
Sensibilité 92 dB Xmax 8 mm
Fs 28 Hz Cms 712 µm/N
Re 5.96 ohms Mms 30.9 g
Res 34.32 ohms Vas 109 litres
Qms 2.23 Sd 330 cm²
Qes 0.39 Le 0.53 mH
Qts 0.33 Pe 100 W RMS

Les caisses de mini-onken ont étés rachetées à Nicolas D du forum haute fidélité chez Delphi... il se reconnaîtra... Comme on peut le voir sur la photo ci-dessous, une petite adaptation a dû être faite avec un rajout d'une planche de contre-plaqué de 25mm d'épaisseur. En effet, les haut-parleurs qui étaient montés dans ces caisses étaient des Focal 10C01 avec un diamètre de perçage de 228mm et le Davis, un diamètre de 246mm. Comme je ne voulais pas "rogner" les caisses j'ai dû faire un décalage axial positif des haut-parleurs. La planche est vissée à la façade en se servant des trous et inserts des Focal de l'époque, puis j'ai percé les 4 trous correspondant aux passages de vis du Davis-Acoustics en y mettant des inserts. Entre la planche et la façade il y a une feuille de liège de 2 mm d'épaisseur.

ebenisterie mini onken

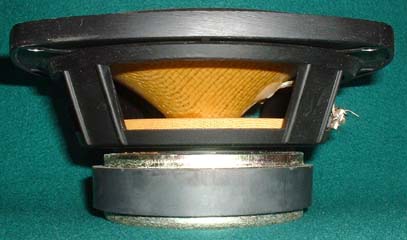

Pour la voie médium c'est aussi un Davis-Acoustics, le 17KLV6A monté dans un volume de 21 L en bass-reflex.

hp davis acoustics 17KLV6A

hp davis acoustics 17KLV6A

hp davis acoustics 17KLV6A


Impédance 8 ohms BL 6.50
Sensibilité 92 dB Xmax 3 mm
Fs 43 Hz Cms 787 µm/N
Re 6.16 ohms Mms 11.5 g
Res 25 ohms Vas 30 litres
Qms 2.46 Sd 141 cm²
Qes 0.61 Le 0.61 mH
Qts 0.40 Pe 60 W RMS


Ces 4 haut-parleur ont étés rachetés à la fin de vie d'Audio Référence avant qu'ils ne soient rachetés par Mosquito. C'est pour cette raison que les 25SCA10W sont devenus 25SCA10WDF suite à une commande spéciale pour Audio Référence.

Et enfin l'aigu, un Fostex FT48D

tweeter fostex ft48d


Impédance 8 ohms Sensibilité 93 dB
Bande passante 0.8 à 30 kHz Puissance 15 W RMS
Fs 800 Hz Poids 978 g

Le tout est filtré par des filtres externes eux aussi D.I.Y. La coupure est 400/4000 à 12dB.

filtre 3 voies 400 4000 hz





:: Enceinte centrale

Pour l'instant, la centrale est issue du kit JBL FLix One. Elle sont très modestes car je les utilisaient dans ma chambre avant, donc vraiment pas beaucoup de place. Elles sortent du son, point.

La future centrale sera sûrement une version D.I.Y à base de AUDAX AP170G2 (HP que j'ai en stock). Ce sont des versions blindées, même si avec un vidéo projecteur ça ne sert pas à grand chose. Il y aura certainement une grosse différence de timbre entre les enceintes avant et la centrale. Membrane carbone et kevlar pour les avant et papier traité pour la centrale, ça risque de "nasiller" un minimum, mais je veux faire l'essai.

Et si réellement il y a un trop grand écart de timbre, soit je recherche des HP s'adaptant mieux aux enceintes avant, soit achat de la centrale CESAR de chez Davis-Acoustics ou un modèle similaire.



:: Enceintes arrière

Tout comme la centrale, les arrières sont issues di kit JBL FLix One, et tout comme la centrale elles sortent juste du son...

Pour les arrières, une fois de plus du D.I.Y, par contre cette fois-ci je ne me suis pas encore arrêté sur un modèle précis. Ni si je prend/fabrique des dipolaires. Je verrai pendant les travaux et au fil de mes réflexions.



:: Caisson de basses

Pas de caisson non plus pour l'instant. Étant dans une chambre d'appartement, les mini-onken remplissaient suffisamment leur rôle d'enceintes de grave. Par contre dans certains films on entendaient bien que ça manquait d'infra et autre extrême grave.

Lui aussi sera D.I.Y, à base de module Cabasse SW250, le HP sera choisi en conséquence. Par contre, j'ai lu ici et là, des éloges du HP audio mobile JBL W15-GTI. Si ce dernier est retenu pour le caisson, le module d'ampli sera revu car le SW250 ne ferait pas ressortir le potentiel du W15-GTI.

Une hypothèse serait, comme je l'ai déjà vu dans certaines installations, un filtrage actif additionné d'un amplificateur de puissance type sonorisation. A étudier...
