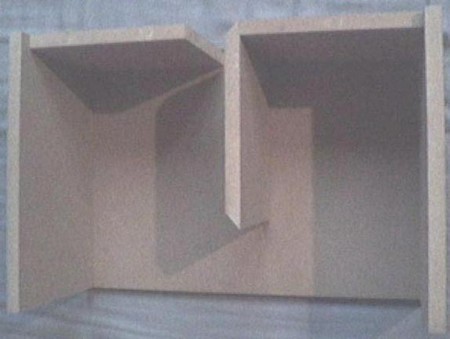

Comme on peux le voir, l'enceinte sera bass-reflex, et la planche du milieu est une partie de l'évent qui a ses bords chanfreinés.

Même vue que précédemment, mais vu de dessus.

Rajout de la deuxième planche de la face arrière pour fixé l'autre partie de l'évent.

Pose de la dernière partie de l'évent. On distingue bien la coupe en biseau, très dure à réalisé avec une simple scie sauteuse. Il y a eu un peu de ponçage, mais rien de bien compliqué.

Pose de la dernière planche latérale. Reste a découpé la partie ou sera fixé le bornier.

Découpe de la mousse acoustique. Elle ne sera mise dans l'enceinte qu'une fois la face avant fixée. C'est pas évident mais en y allant doucement ça passe.

Découpe du bornier et perçage des trous de passages des vis BTR

Perçage des trous pour les HP, avec le lamage pour que le tweeter soit à fleure. Reste à faire la même chose pour les HM170Z18, mais je vais avoir besoin d'une défonceuse, chose que je n'ai pas…La fixation du TM025F1 se fera avec des vis BTR et écrous, alors que les aérogel seront fixés avec des inserts.

Petit montage pour montrer les 4 inserts.

Vue de dessus après masticage des têtes de vis au "Sinto Bois" Couleur Sapin et 1er ponçage de l'ensemble.

Vue d'un des cotés après masticage des têtes de vis au "Sinto Bois" Couleur Sapin et 1er ponçage de l'ensemble. (face avant en haut de la photo)

Uniquement un 1er ponçage, car pas de vis à l'arrière de l'enceinte.

Masticage des têtes de vis de la face avant. Attente de ponçage.

Le filtre interne permettant la bi-amplification. C'est un 2 voies de 4ème ordre par Linkwitz-Riley. Coupure à 2200 Hz. (voir schéma)
