Changer l'unité de brassage sur cafetière Nespresso Magimix M100

Dans ces quelques lignes, je vais vous présenter un petit tutoriel concernant le changement de l'unité de brassage de la machine à café Nespresso MAGIMIX M100.

Pourquoi changer cette unité de brassage ?
Le premier symptôme est lorsque du café coule dans le bac à capsules plutôt que dans la tasse. Si vous avez ce genre de problème, dans 95% des cas c'est l'unité de brassage qui est en cause.

Mais qu'est-ce donc que cette unité de brassage ?
C'est en fait le mécanisme qui vient perforer et surtout maintenir la capsule en place, pendant que la vapeur d'eau passe par la capsule qui se transforme ensuite en café et coule dans la tasse.

Voici l'unité de brassage en question.
ATTENTION, cette unité de brassage existe en deux versions, avec petit bec et grand bec. Sur ma MAGIMIX M100 c’est la version petit bec.

Disponible chez http://www.miss-pieces.com











N'étant pas technicien "machine Nespresso", je ne sais pas exactement d'où provient cette fuite. D'après mes recherches sur internet, certains indiquent que le système comporte une micro fissure, d'autres un manque d'étanchéité au niveau de la bague d'appui. Quoiqu'il en soit, ce n'est pas réparable sur le long terme, et la seule solution viable est donc de changer cette unité de brassage.

Avant d'entreprendre d'intervenir sur votre cafetière Nespresso MAGIMIX M100, il va vous falloir rassembler les outils nécessaires.
Il n'y en a pas beaucoup, cependant, il en faudra un spécial pour dévisser les cotés de la machine.

Voici la liste de ce qu'il vous faudra pour changer l'unité de brassage de la Nespresso MAGIMIX M100 :
- une petite pince à bec fin
- un tournevis torx n°2
- un tournevis torx n°3
- un embout ovale

C'est ce dernier embout qui est spécial, car les vis qui maintienent les capots ont la tête ovale, et c'est un embout que l'on a rarement dans sa caisse à outils.

Vous pouvez acheter cet embout chez plusieurs marchands, voici un exemple:
L'embout chez iFixIt

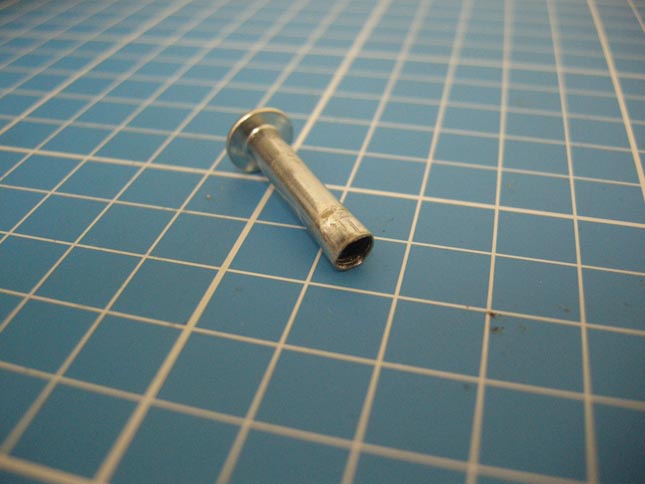

Il est également possible de se fabriquer cet embout en se servant d'un vis creuse de jonction de meuble de cuisine (chez la célébre marque Suédoise par exemple). Il suffit ensuite d'aplatir le bout de cette vis de façon à "l'ovaliser".
Il y a quelques sites et même vidéos sur YouTube qui montre la fabrication de cet embout.





La suite en image...

Maintenant que tous les outils sont prêts, on va pouvoir passer au démontage de la Magimix M100.
Au préalable, retirez le réservoir à eau ainsi que le bac à capsules.

Le démontage - Etape 1:
Il faut commencer par enlever les 6 vis qui se trouvent sous la machine. Normallement elles s'enlèvent facilement.
C'est uniquement à cette étape que vous aurez besoin de l'embout spécial.




Le démontage - Etape 2:
Pour enlever les caches latéraux, prenez les par le bas, tirez et levez en même temps. C'est assez dur d'expliquer clairement avec des mots, mais regardez les photos suivantes pour voir les encoches en plastique et comprendre le type de montage.

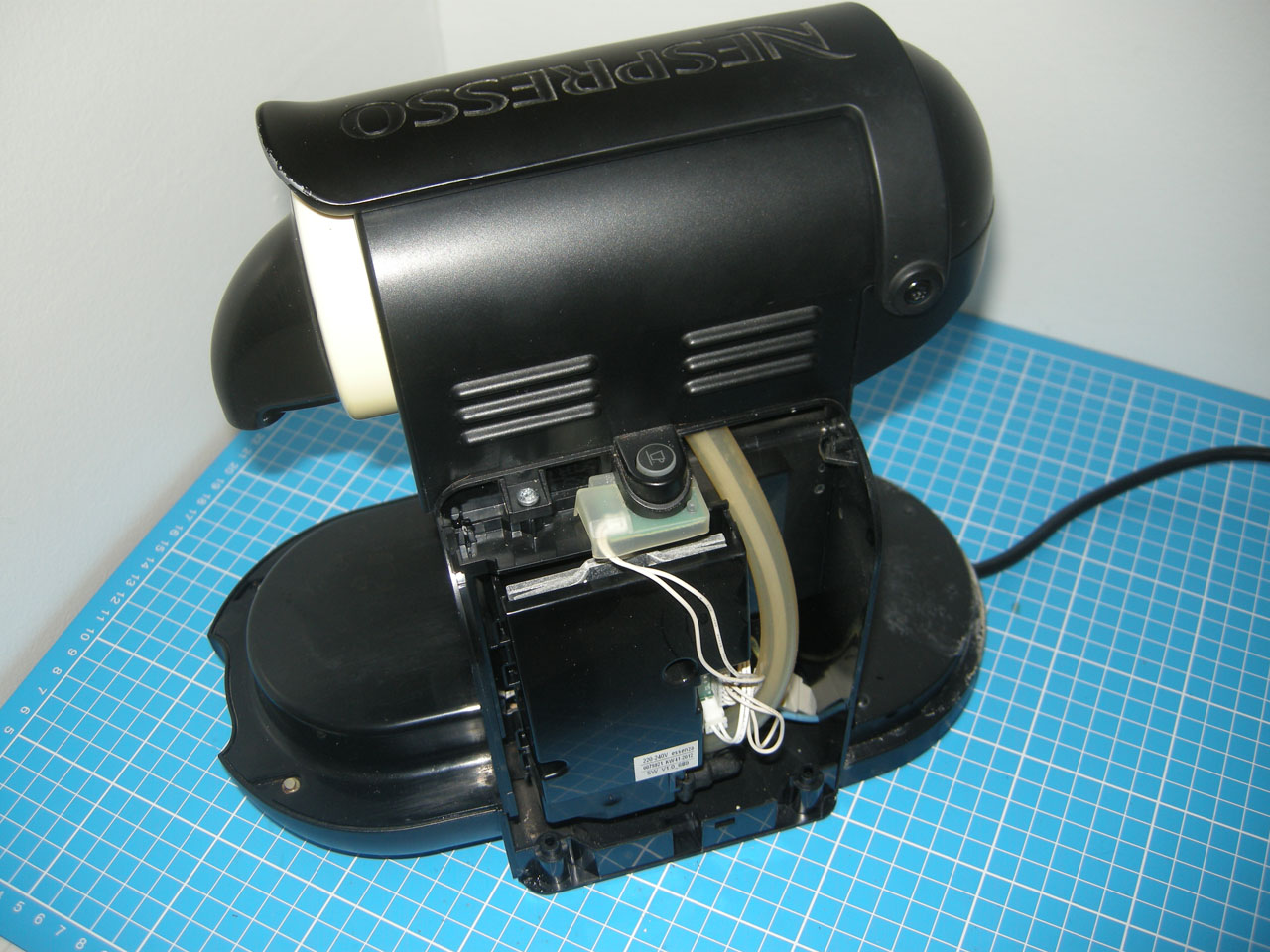

Voici la machine à café Nespresso Magimix M100 sans les capots latéraux.




Le démontage - Etape 3:
On passe maintenant au démontage du bec.

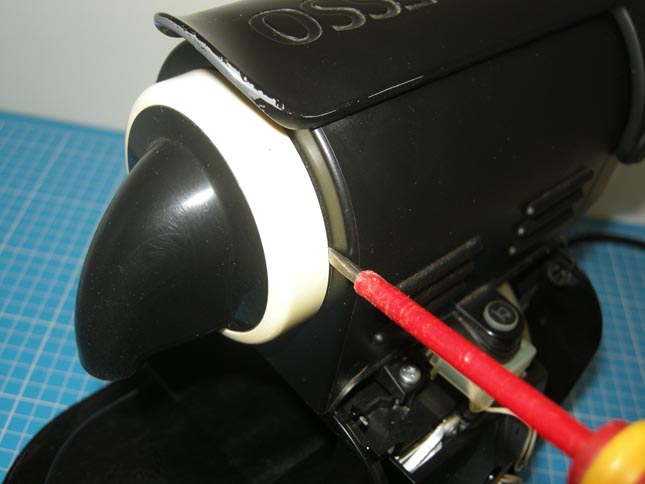

Il suffit de prendre un tournevis plat pas trop épais, puis l'insérer entre le bec et la machine, en faisant levier. Les attaches se trouvent de chaque coté.






Si vous ne saviez pas quelle unité de brassage commnder, vous avez maintenant le visuel sur le bec de cette unité. A savoir si c'est un petit bec ou un grand bec.




Le démontage - Etape 4:
On démonte la poignée. Pour cela il faut retirer les 2 vis Torx de chaque coté. Elles sont assez dures à enlever car vissées en force dans le plastqiue.






Pour la retirer il faut la mettre à la verticale et la tirer vers le haut.




Le démontage - Etape 5:
Pour retirer le capot supérieur, il faut dévisser la vis torx qui se trouve au bout de la flèche.



L'eau est calcaire...nnoooonnnn....



Une fois la vis enlevée, tirez le capot vers le haut en soulevant l'arrière en premier.






L'unité de brassage est maintenant accessible.




Le démontage - Etape 6:
Pour démonter l'unité de brassage de cette Magimix M100, rien de plus simple, il y a juste 4 vis torx à retirer.



Déposer l'unité de brassage sur le coté. Elle est reliée à la pompe qui se trouve dans le bas de la machine.



On voit en gros plan le tuyau sur l'unité de brassage. Il est maintenu en plus avec un petit clip.



Pour l'enlever il suffit d'utiliser une pince à becs fins et de tirer doucement dessus.



Et voilà le clip, je ne vous cache pas qu'il vaut mieux ne pas le perdre !



A ce stade la machine Magimix M100 est prête à recevoir la nouvelle unité de brassage.
Si comme chez moi l'eau est calcaire, vous pouvez en profiter pour nettoyer l'ensemble de la machine car c'est maintenant beaucoup plus accessible.

Cliquez sur ce lien pour continuer vers le remontage de l'unité de brassage sur cafetière Nespresso Magimix M100
