Construction d'un caisson de basses Atohm Rafale V60



:: Sommaire 20/09/2011 - page 2


haut de page


:: Construction du caisson de basses - La face avant 20/09/2011 - page2

Maintenant que la Newbinette est prête, la défonceuse réglée, il va être temps de commencer à construire le caisson de basses.

J'ai tracé les repères sur la face avant. L'axe central sur toute la hauteur de la planche, puis un repère au centre du trou pour le haut-parleur.
Il faut ensuite percer le repère central avec un foret correspondant au diamètre de la vis de la Newbinette, ici 5 mm, puis mettre l'ensemble Newbinette/défonceuse en place.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



On vérifie ensuite avec les repères tracés sur la face avant que l'on a pas eu un jeu d'oeil en réglant la Newbinette.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Quasi nickel, moins d'un mm de différence.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Ce fut une première pour moi avec une Newbinette. Rien de bien compliqué, il faut prendre son temps. L'aspirateur est branché mais la poussière de MDF vole partout. En même temps je trouve le système d'aspiration de la défonçeuse pas très performant.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Après une bonne dizaine de passes d'environ 2mm on obtient ce que l'on attendait, un beau trou bien rond, ça change de la scie sauteuse.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Une fois un bon coup d'aspi, déballage du D300P04 et test d'ajustage... nickel.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



C'est terminé pour la face avant, prochaine étape la face arrière et le renfort d'évents.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04




haut de page

:: Construction du caisson de basses - Les évents et renforts interne 20/09/2011 - page 2

Les évents sont fixés sur la face arrière et sur une planche de renfort. Vu qu'il y a 2 évents, il y a 4 trou à faire.
2 avec un diamètre de 80mm sur la planche de renfort, et 2 sur la face arrière. Petite particularité, il y a un lamage à faire sur ceux de la face arrière afin que le tube vienne "butter" sur l'épaisseur du MDF.

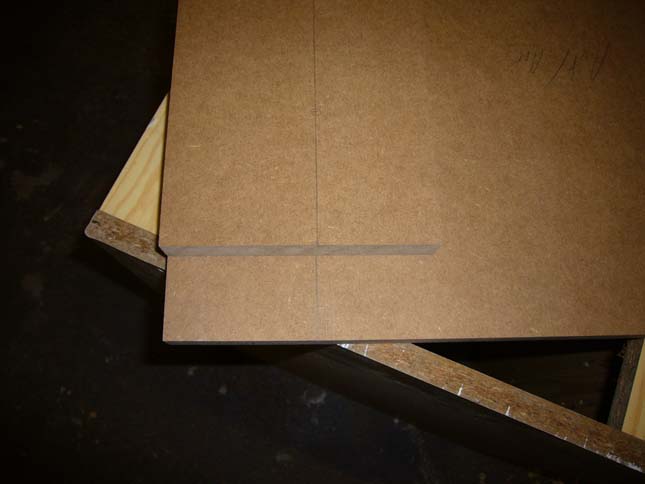

Afin que les évents soient parfaitement alignés axialement, je vais percer les deux planches ensembles.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Le tracé effectué, il n'y a plus qu'à percer diamètre 5 mm pour l'axe de la Newbinette.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Les planches sont maintenant prêtes à passer sous la défonçeuse.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



J'en ai également profité pour arrondir les angles des deux planches de renfort interne.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Ce fut mes premières armes avec une fraise quart de rond.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



J'ai fais un essai de collage avec une chute de MDF et de tuyau.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



L'ajustement n'est pas "serré", il y a un léger jeu de moins d'1 mm.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Le tube a été poncé sur la partie qui rentre dans le MDF afin que le colle assure un très bon contact.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Voici la colle à bois que j'ai utilisé. Prise lente afin de pouvoir corriger une éventuelle erreur.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



J'ai attendu le séchage complet de la colle et j'ai essayé de tirer sur l'évent, rien à faire, ça ne bouge pas d'1 mm.
Par contre il n'est pas super perpendiculaire, je pense que lors du montage du caisson il faudra faire le collage total des évents en une seule fois afin qu'ils soient bien alignés.

Après lecture attentive des post sur le forum HCFR je me suis rendu compte que sur le plan du caisson, Atohm fait un "lamage" pour la mise en place des évents. Du coup plus de problème d'ajsutement en façade. Je reprends deux planches, une face arrière et un renfort d'évent pour faire ce lamage.
En plus de l'ajustement plus propre, la finition sera meilleure.

Voici le lamage en question. Le trou qui traverse la planche correspond au diamètre interne du tube, et le lamage à l'épaisseur du tube.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Petit montage à blanc sur le renfort d'évents.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



L'ajsutement est impeccable.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04



Cette fois ci vue de la face avant. Il reste à faire l'arrondi avec la fraise à quart de rond.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04

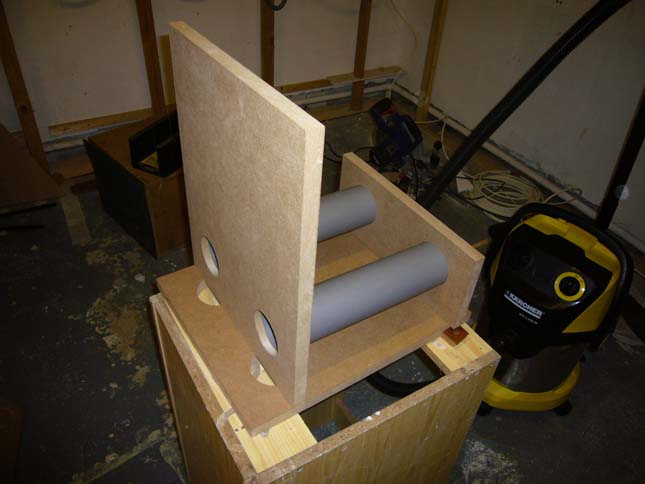

Tout les trous pour les évents sont finis. Le montage à blanc ne semble pas avoir de problème, mais le verdict sera lorsque toutes les planches seront mises ensembles.

defonceuse ryobi ERT-1150VN newbinette caisson rafale V60 atohm D300P04
