Construction d'un caisson de basses Atohm Rafale V60



:: Premières reflexion - 20/09/2011 - page 1

Mon choix de construire un Rafale V60 ne s'est pas fait tout de suite, et j'ai parcouru de longues heures le très bon forum Home-cinéma ou HCFR pour les intimes...
Il y a de nombreux projets finis ou en cours sur ce forum concernant des caissons de basses.

N'ayant pas non plus une salle d'écoute de 50m², il ne me servais à rien de partir sur des puissances et dimensions "hors normes". Je commençais donc à me pencher sur des projets à base de 12 pouces, soit des hauts-parleurs de 31 cm de diamètre, ce qui fait déjà une belle bête.

Durant mes recherches, trois bases sont sorties du lot:
- Peerless XLS12
- JBL W12GTI
- Atohm D300P04

Le caisson sur base JBL a rapidement été écarté, non pas que je n'aime pas cette marque que j'affectionne particulièrement, mais il lui fallait un sacré monstre d'ampli pour le faire bouger comme il faut.

Le Peerless aussi a été abandonné, mais je ne me rappel plus pourquoi, mais c'était lors d'une lecture sur le forum HCFR que la décision avait été prise.

Qui reste en course ? Le Atohm D300P04.
Il sera donc monté dans son caisson lui correspondant, c'est à dire le RAFALE V60 dont les plans sont disponibles sur le site d'Atohm.


haut de page


:: Sommaire de la construction 20/09/2011 - page 1


haut de page

:: Les outils et plans nécessaires à la construction du caisson - 20/09/2011 - page 1

Afin de construire quelque chose de propre, il est tout de même utile d'investir un minimum dans de l'outillage "moderne".

Voici une petite liste non exhaustive de matériels qui vous sera fortement utile, bien qu'il soit souvent possible de s'adapter en prennant des outils moins élaborés mais la finition est susceptible d'en souffrir.


Petit point sur le MDF.
En parcourant le forum (toujours HCFR), j'ai lu à de nombreuses reprises qu'il existait plusieurs sortes de MDF. Voici les différents types de MDF (Medium Density Fiber ou Fibre de Densité Moyenne) que l'on peux trouver habituellement: Je ne vous fais pas un dessin, vous aurez vite compris que le Light MDF et "moins bien" que le HDF pour la fabrication d'enceintes, et encore plus pour un caisson de basses ou les vibrations sont omni-présentes.

D'ailleurs, suite à cette découverte, j'ai regardé mon medium de plus près, et que vois-je avec stupeur... une étiquette code barre avec la terrible mention "light MDF". Je vérifie tout de mème en calculant le volume de mes planches et le ratio à 600 Kg/m3.
Ma chère balance me confirme au 100gr près qu'il s'agit bien de "light MDF". Tant pis, si ça vibre trop une fois monté je lui met une deuxième couche de MDF, et au moins je le saurais pour la prochaine fois.

Outre tous ces outils, il vous faudra aussi les plans afin de faire découper vos planches de MDF.
Pour cela le site de ATOHM est là pour ça. Pour les flémards, voici le lien direct pour télécharger le plan du caissons - PDF 324 Ko.
Une fois vos planches coupées faites un montage à blanc histoire d'être sûr qu'elles s'ajustent bien.

mdf 22mm newbinette rafale V60 atohm D300P04


Voici également un plan en 3D via Google Sketchup.

mdf 22mm rafale V60 atohm D300P04 sketchup

Et les dimensions des planches, en MDF de 22 mm :
Avant/Arrière 366 x 451 x 2
G/D 438 x 451 x 2
Dessus/Dessous 438 x 410 x 2
Renfort 366 x 148 x 1
Support évents 366 x 158 x 1


haut de page


:: La newbinette - 20/09/2011 - page 1

Quel drole de nom... mais qu'est ce donc une Newbinette ???

Première lecture sur le site du ré-inventeur de la newbinette, ou inventeur, chacun choisira sa version.
Le site de la newbinette.

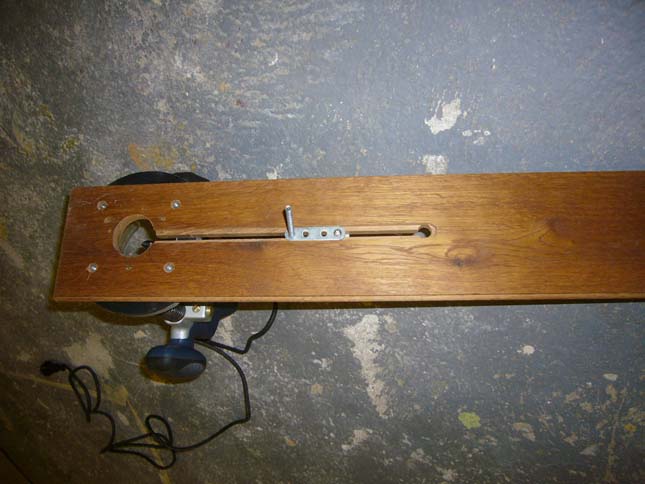

Pour la construction d'une enceinte ou d'un caisson de basses une newbinette est donc fortement conseillé, voici la mienne.
defonceuse ryobi ERT-1150VN newbinette rafale V60 atohm D300P04


Pour faire ma Newbinette j'ai pris une planche de parquet "échantillon" d'une grande surface de bricolage. Du chêne vernis thermotraité pour salle de bain ;)
defonceuse ryobi ERT-1150VN newbinette rafale V60 atohm D300P04


Dans sa première version le diamètre minimum était de 164 mm, bien trop grand pour les évent du Rafale V60 qui font 80mm de rayon.
defonceuse ryobi ERT-1150VN newbinette rafale V60 atohm D300P04


La planche est assez épaisse mais la défonçeuse en position basse me permet une profondeur maxi de 27 mm. Je me referai une Newbinette si le besoin de faire des passe de plus de 27 mm s'impose, mais pour l'instant elle fait l'affaire.
defonceuse ryobi ERT-1150VN newbinette rafale V60 atohm D300P04
