:: Réalisation d'une enceinte 2 voies 2 haut-parleurs bass reflex - Listing des pièces

Enceinte DIY 2 voies 2 haut-parleurs


SA170M



davis acoustics 17klv6a eas 9kho05

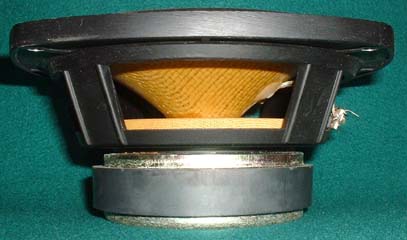

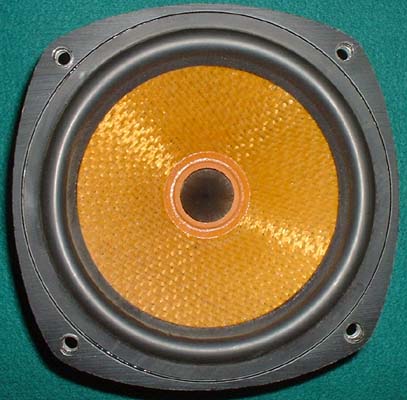

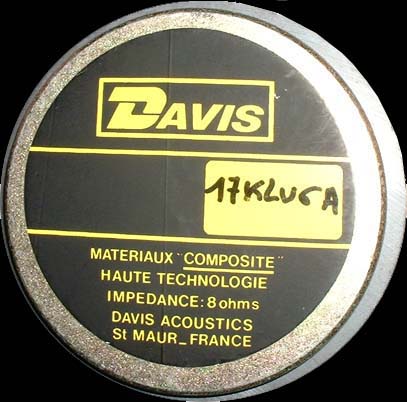

Davis Acoustics 17KLV6A

Impédance: 8 Ohms
Rendement: 92 dB
Fs: 43 Hz
Re: 6.16 Ohms
Res: 25
Qms: 2.46
Qes: 0.61
Qts: 0.40
BL: 6.5
Xmax: 6 mm
Cms: 787
Mms: 11.5 gr
Vas: 30 litre
Aire: 141
L: 0.61
davis acoustics 17klv6a eas 9kho05

davis acoustics 17klv6a eas 9kho05

davis acoustics 17klv6a eas 9kho05

davis acoustics 17klv6a eas 9kho05

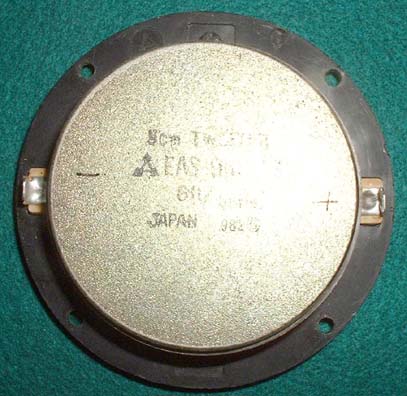

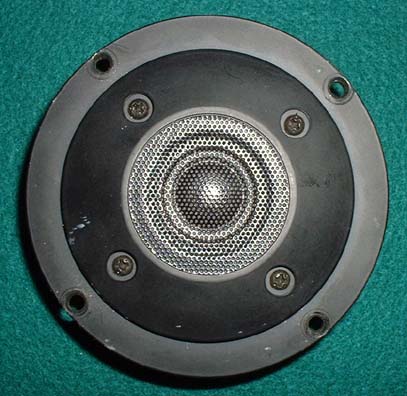

Tweeter AES 9KHO5S

davis acoustics 17klv6a eas 9kho05

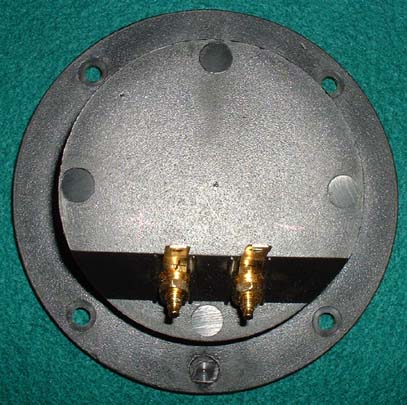

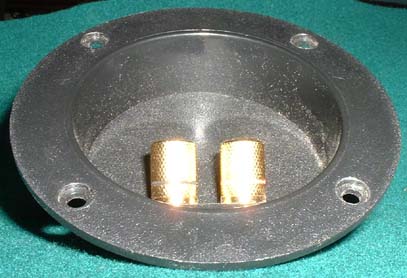

Bornier circulaire Ø extérieur de 105 mm. Fixation par 4 vis. Prévoir une découpe d'un diamètre de 75 mm dans la caisse de l'enceinte. La connexion de l'ampli se fait sur 2 douilles bananes 4 mm dorées repérées.

davis acoustics 17klv6a eas 9kho05

Référence Conrad: 332461  -  4.50 euros
Profondeur du bornier : 25 mm. Et avec le filtre, la connexion se fait sur 2 cosses de 5 mm.

davis acoustics 17klv6a eas 9kho05

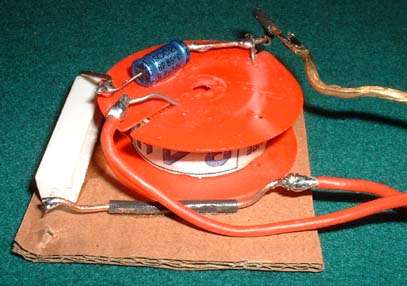

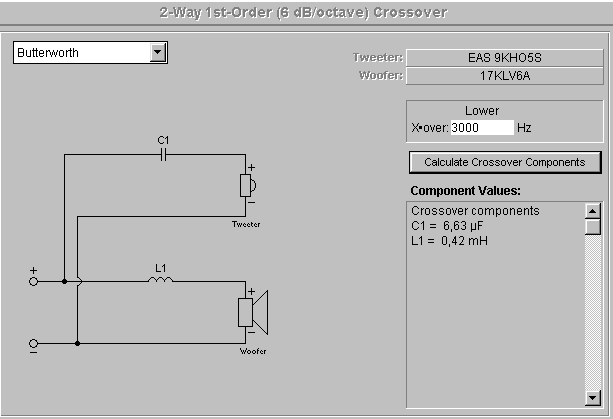

Le filtre est un 2 voies Butterworth du 1er ordre avec pente de 6dB et coupure à 3000 Hz.

davis acoustics 17klv6a eas 9kho05

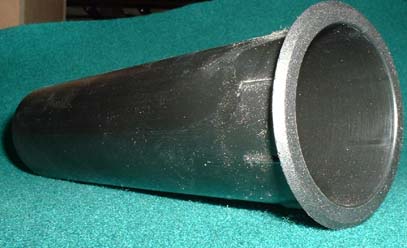

Évent pour enceintes bass reflex. Longueur 145 mm, diamètre 45 mm. A encastrer.
Référence Conrad: 342580  -  3.20 euros

davis acoustics 17klv6a eas 9kho05

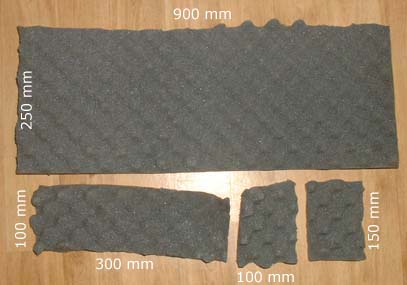

Pour l'isolation acoustique des enceintes. La mousse sera disposée à l'intérieur des caissons. Dimensions : 900 x 400 x 20 mm.
Elle se découpe très facilement au cutter. Si la mousse parait déformée sur la photo c'est qu'elle a déjà été mise dans l'enceinte puis retirée. Sinon la découpe est très propre mais veillez à avoir une lame neuve si possible.
Référence Conrad: 062855  -  5.99 euros

davis acoustics 17klv6a eas 9kho05

Prévu pour fixer les cadres de protection d'enceintes. Encastrable directement dans le bois.
Livré en sachet de 4 mâles et 4 femelles.Diamètre de perçage 10 mm. Couleur noire.
Référence Conrad: 342556  -  2.30 euros
